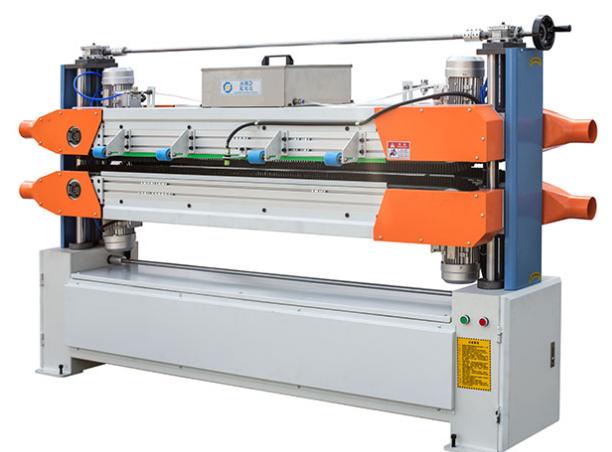

PUR平貼機的結構，主要由以上五個部分組成：

（一）壓縮氣動系統
    當貼面機送紙工作臺剛好上升到zui高位置，分配閥的控制凸輪應使真空壓縮分配閥打開真空通道。當送紙工作臺即將下降返回時，應使分配閥內的真空通道關閉，同時打開壓縮空氣通道。

（二）真空吸盤
    根據所用楞紙的面積大小，調節分流閥，可以同時使用18只或12只或6只氣嘴。特別要注意，當楞紙的尺寸確定后，必須根據楞紙的尺寸確定使用哪些氣嘴，不能被楞紙覆蓋的氣嘴，必須切斷氣路，否則其余的氣嘴不能正常工作。
（三）工作臺
    調整送紙工作臺，使其上升的zui高位置與支撐楞紙的導軌平面一致。這個位置的實現是在貼面機升降凸輪zui大升程時，使擺桿上的滾子與凸輪貼合。如果不貼合，就調整擺桿上的偏心軸，直至貼合。送紙工作臺的下限位置是靠機架2側的限位機構來調整。當擺桿上的滾子與升降凸輪的zui小半徑貼合時，使限位機構頂絲頂住對稱的平行四邊形機構，支撐住送紙工作臺，并且以送紙離合裝置自由運動為準。
 淺析PUR平貼機的結構
（四）同步控制裝置
    該裝置是一組凸輪控制電氣開關機構，功能是保證楞紙與面紙同步。在貼面機工作中，調整這組凸輪相位關系，當面紙與楞紙達到同步時，將凸輪固定。

（五）喂紙輥
    當送紙工作臺即將上升到zui高位置時，調整位于動力軸上兩側控制活動輸紙輥升降的凸輪，使之進入zui大升程時，活動輸紙輥與固定輸紙輥之間有一個使楞紙通過的間隙，隨著活動輥將楞紙輸入，這兩個凸輪在工作臺即將返回時，走向zui小半徑。此時，活動輸紙輥及其擺架，在彈簧的作用下，壓向固定輸紙輥，將楞紙壓住，并保持一段時間，再將楞紙發出，輸送到雙層輸送架上。如果貼面機活動輸紙輥在日常工作中張開及閉合的時間不對，應調整凸輪的相位，以達到要求。
